Godot着色器案例-描边着色器

标签

• #片段着色器 #HDR

教程

• https://www.bilibili.com/video/BV1fn4y1R7yg/

原理

• 导出两个变量outline_width和outline_color
• 将像素分别向上下左右移动outline_width像素
• 将上下左右四个方向的描边相加后的颜色值改为outline_color
• 将描边与原纹理合并
• 需要在角色的周围留出空间

代码

shader_type canvas_item;

uniform float outline_width = 1.0;
uniform vec4 outline_color: source_color = vec4(0, 0, 0, 1);

void fragment() {
	vec2 uv = UV;
	vec2 uv_up = uv + vec2(0, TEXTURE_PIXEL_SIZE.y) * outline_width;
	vec2 uv_down = uv + vec2(0, TEXTURE_PIXEL_SIZE.y) * -outline_width;
	vec2 uv_left = uv + vec2(TEXTURE_PIXEL_SIZE.x, 0) * outline_width;
	vec2 uv_right = uv + vec2(TEXTURE_PIXEL_SIZE.x, 0) * -outline_width;

	vec4 color_up = texture(TEXTURE, uv_up);
	vec4 color_down = texture(TEXTURE, uv_down);
	vec4 color_left = texture(TEXTURE, uv_left);
	vec4 color_right = texture(TEXTURE, uv_right);

	vec4 outline = color_up + color_down + color_left + color_right;
	outline.rgb = outline_color.rgb;

	COLOR = mix(outline, texture(TEXTURE, UV), texture(TEXTURE, UV).a);
}

设置HDR

• 打开项目设置 -> 渲染 -> 视口 -> HDR 2D -> 启用。设置后重新启动Godot。
• 添加一个WorldEnvironment节点，在节点检查器中添加Environment，将Background属性设置为Canvas，设置属性Glow为Enabled。
• 设置着色器的outline_color的值的rgb超过最大值后即可看到HDR效果。
• 设置HDR后会发现描边重叠部分的颜色变得更亮，这是因为绘制描边时将上下左右四个方向颜色相加，outline.a的值大于1；所以需要使用mix函数将其限制在1以内。

outline.a = min(outline.a, 1);

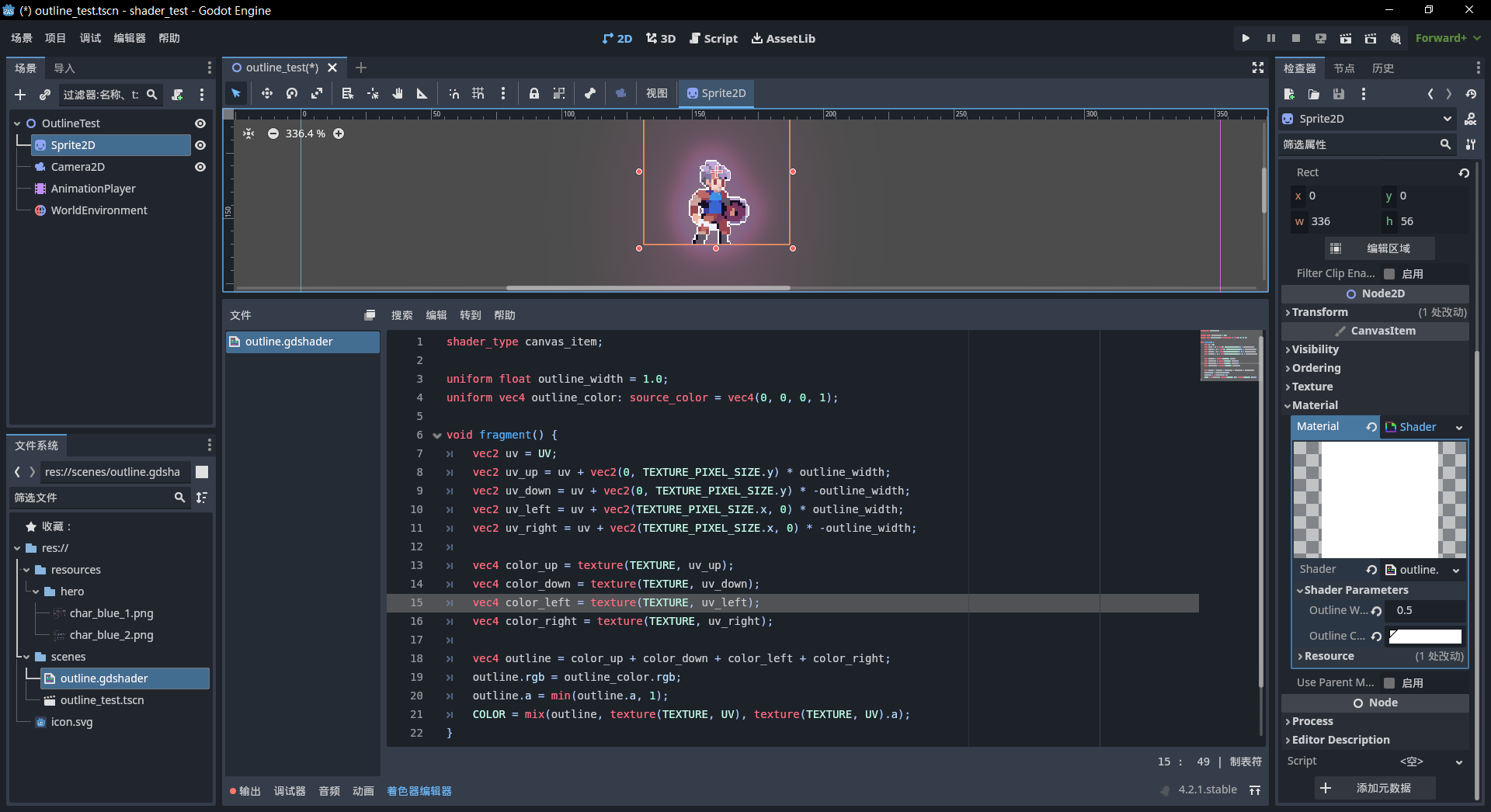

案例效果

•
